Упутство за употребу: RTK Handheld 2 комплет за мапирање
преглед

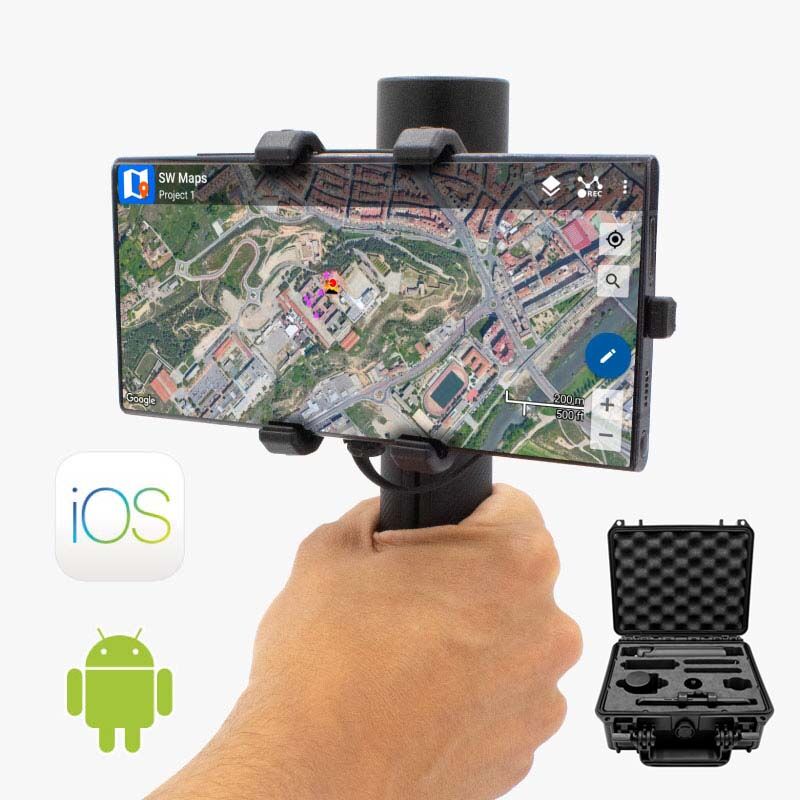

Добијте професионално RTK снимање са центиметарском прецизношћу на длану. Овај комплетан RTK ручни комплет за мапирање 2 долази у водоотпорној кутији за транспорт и са свим потребним додацима, тако да можете одмах почети свој геодетски пројекат.
пакет
Пакет укључује:
- Водоотпорна кутија за транспорт са претходно исеченом пеном за све компоненте.
- РТК пријемник и антена.
- RTK пријемник који покреће u-blox ZED-F9P (унутар пластичног кућишта са заштитом IP53): Већ је конфигурисан за истовремено слање података о корекцији и информација о положају путем USB-а и Bluetooth-а.
- Блутут + Блутут додатак са ниском потрошњом енергије: Омогућава повезивање са Андроид и иОС уређајима.
- Спирална тропојасна + Л-појасна антена: Висококвалитетна антена за прецизност ГНСС рад, његов спирални облик пружа широк угао пријема.
- Систем за монтажу:
- Smartphone Држач: SP компатибилан са гуменим тракама које држе телефон стабилним и штите га од клизања. Погодан је за телефоне ширине од 58 мм до 82 мм.
- Рукохват: Дизајниран за удобан и стабилан рад током дугих геодетских сесија. Такође се може расклопити и служити као мали статив.
- Адаптер за стуб за инсталирање комплета на геодетски стуб (мушки навој од 1/4 на женски навој геодетског стуба).
- Лепљива док станица: Корисно за подешавање телефона у усправном положају.
- 2x USB-C OTG кабл (15 цм): Користи се за директно повезивање пријемника са вашим smartphoneЈедан је обезбеђен као резервни.
унбокинг
За монтажу RTK Handheld 2 комплета за мапирање нису потребни посебни алати. Читава јединица се може саставити ручно. Молимо вас да пратите упутство за инсталацију испод.
- Поравнајте отвор на RTK пријемнику са рукохватом и заврните их заједно.
- За причвршћивање smartphone држач, поравнајте његову задњу страну са равном ивицом у кућишту RTK пријемника и окрените га за 90 степени док се не закључа (можда ће бити потребно мало силе да би се увукао).
- Повежите УСБ ОТГ кабл на УСБ конектор који се налази на дну кућишта пријемника.
- Да бисте причврстили телефон, отворите кракове држача телефона тако што ћете испружити његову ручку и окренути је у смеру супротном од казаљке на сату.
- Поставите телефон у средину и окрените ручку за 90 степени (у смеру казаљке на сату или супротно од смера казаљке на сату) док телефон чврсто не буде у држачу. Затим, вратите ручку у механизам за закључавање.
- Повежите USB-C OTG кабл са телефоном.
- Одличан посао! Након завршетка склапања, ваш RTK Handheld 2 комплет за мапирање је спреман за своје прво снимање.
Трајање батерије Напаја се директно вашим телефоном, а батерија комплета траје 6-8 сати, у зависности од капацитета батерије вашег телефона. За дужи рад можете користити Преносиви рукохват са 2 рукохвата и уграђеном батеријом.
Портретна оријентација smartphone
- Ако желите да користите ручни комплет са телефоном у портретном положају, имајте на уму да је стандард Smartphone Држач не треба користити. У том случају, требало би да лепљиву докинг станицу која се налази у паковању директно причврстите на задњу страну футроле телефона, са отворима на лепљивој докинг станици у хоризонталном смеру. Имајте на уму да када користите телефон у усправном положају, неке задње камере могу бити заклоњене комплетом, па поставите лепљиву докинг станицу што даље од задњих камера телефона да бисте то избегли.
- Поравнајте задњу страну футроле телефона са равном ивицом RTK пријемника и окрените је за 90 степени док се не закључа. На овај начин можете користити свој smartphone са комплетом у портретном положају
Фотограмметрија
- У случају фотограметрије не препоручујемо коришћење приложеног држача за телефон, већ куповину једне од SP-Connect футрола за телефон (нису укључене) са уграђеним системом за причвршћивање. Доступне су за најпопуларније брендове телефона, укључујући Apple, Google, Samsung и Xiaomi на… Веб-сајт SP-Connect-а.
- На овај начин осигуравате да smartphone увек се монтира на потпуно истом положају када се користи RTK ручни комплет за фотограметију. Ово је кључно, јер офсет (растојање између GNSS антене и објектива камере) мора бити уведено у софтвер за фотограметију и остати константно током сесија снимања слика.
Први кораци
Повежите ГНСС пријемник са својим уређајем, на отвореном месту са добрим погледом на небо или близу прозора да бисте тестирали његову функционалност.
на Андроиду
Постоје бројни Андроид ГИС-а апликације које су компатибилне са RTK Handheld 2 комплетом за мапирање, али СВ Мапс је наш преферирани.
У овом водичу корак по корак објаснићемо како да повежете свој нови RTK Handheld 2 Mapping Kit са својим Андроид уређајем користећи SW Maps. То се може урадити помоћу приложеног USB-C OTG кабла или путем Bluetooth Low Energy (BLE) везе.
- УСБ-Ц ОТГ кабл који се налази у пакету је препоручени метод за повезивање са Андроид уређајем, јер истовремено напаја РТК пријемник и преноси податке, а веза је стабилнија.
- Постоји опција да се уместо тога користи Bluetooth Low Energy веза, али би тада пријемник морао да се напаја спољним извором напајања. У том случају препоручујемо да наручите рукохват са уграђеном батеријом, што ће не само поуздано напајати ваш комплет, већ вам пружити и много ергономскије подешавање у поређењу са ношењем екстерне преносне батерије.
- Инсталирајте апликацију SW Maps на свој Андроид уређај са Гоогле Плаи Сторе.
- Отворите апликацију и доделите дозволе (само први пут).
Повежите се путем USB-C OTG кабла (препоручено)
- Повежите RTK пријемник са својим Андроид уређајем помоћу USB OTG кабла.
- Кликните на икону антене да бисте приказали мени за повезивање.
- Изаберите USB серијски порт као Режим везе. Испод Уређаји, славина u-blox ГНСС пријемник и сет Број бауда до 115200 б/с.
- Висина инструмента односи се на очекивану висину пријемника од тла.
- Ако користите ручни RTK комплет, подесите висину инструмента на 0 јер мерења елевације неће бити прецизна због природног покрета руке.
- Ако користите комплет са геодетским штапом, подесите висину инструмента на тачну висину штапа.
- Press Цоннецт.
- Сада би требало да видите да је ГНСС пријемник успешно успоставио везу и пренео податке.
Повежите се путем Bluetooth LE
- Напајајте свој RTK пријемник повезивањем USB кабла са напајањем (smartphone/таблет/компатибилни преносни пуњач). Ако добијете искачућу поруку за повезивање УСБ уређаја са било којом апликацијом, можете је игнорисати.
- Омогућите свој smartphone/таблет Bluetooth и упарите га са RTK пријемником. Приликом упаривања уређаја, имајте на уму да ће се појавити као БТ+БЛЕ_Бридге _****Лозинка је увек 1234.
Упаривање је потребно извршити само једном.
- Додирните икону антене да бисте приказали ГНСС веза мени.
- Сет Режим везе на Bluetooth LE и испод Уређаји изаберите онај који сте упарили у кораку 4. Висина инструмента односи се на очекивану висину пријемника од тла.
- Ако користите ручни RTK комплет, подесите висину инструмента на 0 јер мерења елевације неће бити прецизна због природног покрета руке.
- Ако користите комплет са геодетским штапом, подесите висину инструмента на тачну висину штапа.
- Press Цоннецт
- Сада би требало да видите да је ГНСС пријемник успешно успоставио везу и пренео податке.
Да бисте добили мерења тачна до центиметара, потребно је да се повежете са NTRIP услуга за добијање RTK корекција. Ако вам је потребна помоћ да је пронађете, погледајте листу РТК корективне службе у вашој земљи које смо вам припремили.
- Вратите се у главни мени SW Maps и изаберите NTRIP Клијент.
- Унесите своје NTRIP Купац акредитиви:
- ImeПрилагођено име које бирате за чување NTRIP налог за повезивање.
- NTRIP Caster Адреса и NTRIP лукаОве информације треба да вам достави NTRIP услуга када подесите свој налог.
- Моунт ПоинтИзаберите најближу тачку монтирања подручју из којег ћете радити.
- Корисничко име и лозинкаОво би требало да вам буде достављено када подешавате налог.
- Препоручујемо да омогућите POŠALJI НМЕА GGA до базне станице опција за слање ваше локације NTRIP caster.
- Press САВЕ.
- Унесите своје NTRIP Купац акредитиви:
- Press Цоннецт. Ат NTRIP статус видећете успешну везу и стримовање података на ваш уређај.
- Вратите се у главни мени SW Maps и изаберите СкиплотСада би требало да видите доступне сателите на вашој позицији, Поправити подешено на RTK Float или RTK Fix и центиметарски ниво Хоризонтални и вертикални Тачност.
- Да бисте поново центрирали мапу на своју локацију, кликните на икону истакнуту црвеном бојом. Показивач који показује вашу локацију ће динамички мењати боју на основу пријемника. Поправити статус:
- Наранџаста када је статус РТК Флоат са нешто мањом тачношћу.
- Зелено када је статус РТК Фик са пуном центиметарском тачношћу.
За додатне информације о коришћењу ове апликације, пратите Упутство за коришћење SW мапа.
Комплет подржава широк спектар интеграција са трећим странама. Користите табелу испод да бисте сазнали које апликације можете користити са својим комплетом и како то да урадите.
Ако не можете да пронађете своју жељену апликацију на листи, молимо вас контактирајте нас и ми ћемо то тестирати за вас.
| Апликација | Андроид |
|---|---|
| SurvX | суппортед |
| Сурпад | |
| Лефебуре | суппортед |
| СВ Мапс | суппортед |
| Mapit GIS | суппортед |
| Фиелд Навигатор | |
| АгриБус Профессионал | суппортед |
| ФиелдБее | |
| PinPoint ГИС | |
| Теренске мапе | суппортед |
| Гоогле Мапс | суппортед |
| КФиелд | суппортед |
| ЛокусГИС | |
| Мобилни топограф | суппортед |
| Кизео Формс | суппортед |
| ОДК Цоллецт | суппортед |
| МикроСурвеј ФиелдГенијус | суппортед |
| Мергин Мапс | |
| Аплитоп ТцпГПС | |
| ПоинтМан | |
| OCAD Скетцх Апп | |
| X-Survey | суппортед |
| Терсус ГНСС НУВА | суппортед |
| Аркода Некст | суппортед |
| Аркода 3Д фото снимање | суппортед |
| 3D Survey SiteScan | суппортед |
| 3D Survey RTK видеограметрија | суппортед |
| 3Д скенер географских ознака | суппортед |
| Авенза Мапс | суппортед |
| Ипхигение | суппортед |
| Агро Мерна Мапа Про | суппортед |
| ЦолДонАгро | суппортед |
| ГеоСпот ГНСС | суппортед |
| ArcGIS теренске мапе | суппортед |
| Друге Андроид апликације |
на иОС
Препоручена апликација за коришћење RTK Handheld 2 Mapping Kit-а на Apple iOS уређају је СВ Мапс коришћењем Bluetooth Low Energy (BLE) везе.
Beleška:
- Ако ваш iOS уређај има USB-C конектор, користићете USB-C OTG кабл који је укључен у пакет за напајање вашег RTK пријемника.
- Ако ваш iOS уређај има Lightning конектор, не може се користити за напајање RTK комплета. У том случају, препоручујемо да наручите рукохват са уграђеном батеријомНе само да ће поуздано напајати ваш комплет, већ ће бити и много ергономскије подешавање у поређењу са ношењем екстерне преносне батерије.
- Инсталирајте апликацију SW Maps на свој iOS уређај са Аппле Сторе.
- Отворите апликацију и доделите дозволе (само први пут).
- Кликните на икону СВ Мапс да бисте приказали мени апликације.
- одабрати Bluetooth GNSS опција.
- Press Скенирати да бисте претражили Bluetooth уређаје.
- БТ+БЛЕ_Бридге_КСКСКСКС Уређај ће се појавити ако је ваш телефон довољно близу пријемнику. Означите његово поље за потврду и зауставите скенирање.
- Из падајућег менија SW мапе GNSS одабрати Ardusimple БЛЕ Бридге опција.
- Висина инструмента односи се на очекивану висину пријемника од тла.
- Ако користите ручни RTK комплет, подесите висину инструмента на 0 јер мерења елевације неће бити прецизна због природног покрета руке.
- Ако користите комплет са геодетским штапом, подесите висину инструмента на тачну висину штапа.
- Press Повежите сеТребало би да видите поруку „Bluetooth GNSS повезан!“ и податке који почињу да се емитују са пријемника.
Да бисте добили мерења тачна до центиметара, потребно је да се повежете са NTRIP услуга за добијање RTK корекција. Ако вам је потребна помоћ у проналажењу, погледајте листу РТК корективне службе у вашој земљи које смо вам припремили.
- Додирните мени SW Maps и изаберите NTRIP Купац опција.
- Унесите своје NTRIP акредитиви:
- ImeПрилагођено име које бирате за чување NTRIP налог за повезивање.
- NTRIP Caster Адреса и NTRIP лукаОве информације треба да вам достави NTRIP услуга када подесите свој налог.
- Моунт ПоинтИзаберите најближу тачку монтирања подручју из којег ћете радити.
- Корисничко име и лозинкаОво би требало да вам буде достављено када подешавате налог.
- Препоручујемо да омогућите Пошаљите НМЕА ГГА на Caster опција за слање ваше локације NTRIP caster.
- Када се повежете, видећете податке који се стримују са NTRIP сервис.
- Да бисте проверили да ли добијате прецизну позицију, додирните СВ Мапс мени и изаберите Скиплот опција. Видећете RTK Тип поправке, i Хоризонтална тачност Вертицал Аццураци потврђујући да сада радите са центиметарском тачношћу GNSS позиционирања.
- Да бисте поново центрирали мапу на своју локацију, кликните на икону стрелице истакнуту црвеном бојом. Показивач који показује вашу локацију ће динамички мењати боју на основу пријемника. Тип поправке статус:
- Наранџаста када је статус РТК Флоат са нешто мањом тачношћу.
- Зелено када је статус РТК Фик са пуном центиметарском тачношћу.
За додатне информације о коришћењу ове апликације, пратите Упутство за коришћење SW мапа.
Померање антене
Комплет за мапирање RTK Handheld 2 израчунава положаје у фазном центру антене (APC), што је ефективна тачка у којој се примају GNSS сигнали. На овом уређају, APC се налази 64 mm изнад дна пластичног кућишта (референтна тачка антене, ARP).
За исправне координате на нивоу тла, висина антене мора бити једнака удаљености од тачке на земљи до АПЦ-а. Ово се састоји од:
- висина од тла до дна уређаја (ARP) — ово је вредност коју очитавате на скали геодетског стуба, и
- унутрашњи офсет антене (APC), који је +64 мм.
У пракси, узмите висину стуба приказану на стубу и додајте 64 мм. Унесите ову укупну вредност као висину антене у апликацију коју користите да бисте добили тачне висине.
Повезани туториали
Вратите се на фабричка подешавања
Препоручујемо да не мењате ниједну поставку конфигурације. Али ако сте променили конфигурацију комплета овде, имате кораке за враћање на подразумеване вредности.
Комплет је унапред конфигурисан за слање НМЕА података истовремено преко Блуетоотх-а и УСБ-а.
Ако промените било која подешавања и производ престане да ради, можете да се вратите на фабричка подешавања пратећи ове кораке:
- Повежите пријемник са рачунаром или рачунаром преко УСБ кабла.
- трчање u-blox u-center (можете га преузети ovde) и повежите се на одговарајући ЦОМ порт.
- Го то View –>Message View и померите се UBX–>MON–>VER.
- Верзију фирмвера можете прочитати у прозору:
- Преузмите конфигурациону датотеку simpleRTK2B_FW132_Блутут_БТ_БЛЕ_Бриџ.
- In u-center Open Tools -> Receiver Configuration, изаберите датотеку коју сте преузели у претходном кораку и кликните Transfer File -> GNSS дугме.
- Када се конфигурација заврши, идите на Receiver->Action->Save Config да бисте сачували конфигурацију на RTK пријемнику.
