Упутство за употребу: simpleRTK2B mPCIe
Брифинг о производу:
Овај производ користи стандард footprint: Мини ПЦИ Екпресс (мПЦИе). Ако ваш рачунар већ има овај стандардни конектор, једноставно га прикључите.
Да бисте интегрисали овај производ у сопствени дизајн, мораћете да додате стандардни конектор на вашу плочу, заједно са рупом за монтажу на тачној локацији за фиксирање плоче помоћу завртња или стезаљке. Препорука коју вам можемо дати је да не користите јефтине посуде. Јефтине утичнице (посебно популарне од непознатих кинеских добављача) користе веома контаминиране метале за контакте, што доводи до спорадичних кварова на терену и раног одумирања контакта утичнице. Можемо препоручити врхунски квалитет ТЕ 2041119-1.

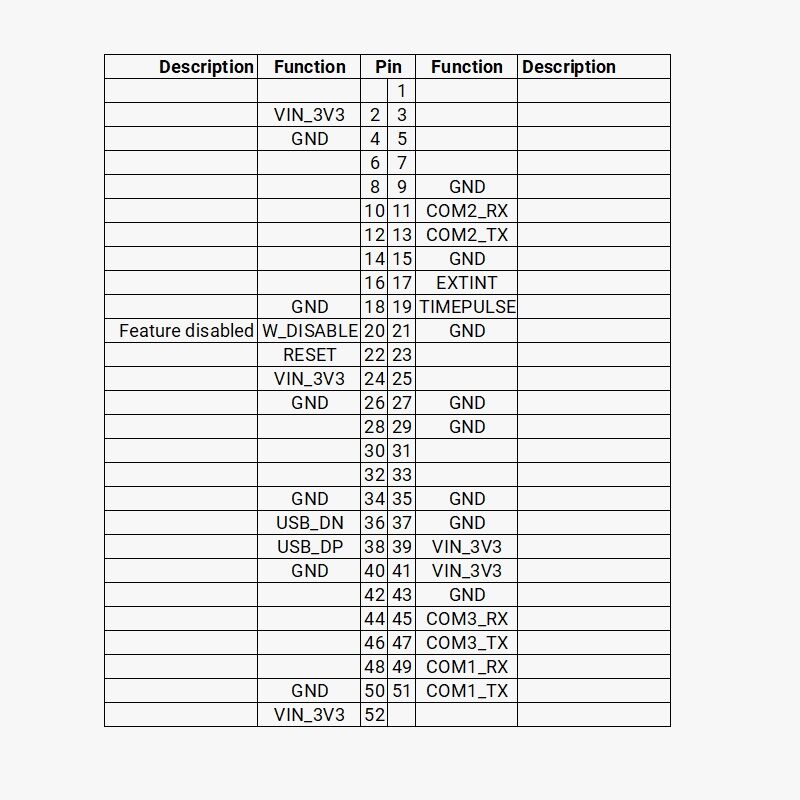

Пиноут:
Следећи дијаграм приказује различите доступне пинове, укључујући њихову функционалност.
ПЦБ- Footprint:
Можете преузети ПЦБ footprint od овај линк
Разматрања интеграције
Једина посебност ГПС система је да су РФ сигнали са којима ради изузетно слаби (до -170дБм!). Из тог разлога, ГПС системи су посебно деликатни и нису имуни на буку.
Између ГПС пријемника и ГПС антене, ГПС антена је далеко најкритичнија инсталација. Желимо да вам дамо неколико савета како бисте били сигурни да сте интегрисали своје ArduSimple пријемник и ради из првог покушаја:
- ГПС пријемник. Овај део система не воли струјање ваздуха, вибрације и нагле промене температуре. Само покушајте да то избегнете: изаберите локацију у свом возилу са најнижом вибрацијом, покушајте да је користите унутар кутије и даље од било ког вентилатора, и не постављајте таблу поред електричног мотора који може да иде од хладног до веома загрејати за неколико секунди.
- ГПС антена. За ову ставку имамо посебан водич који вам препоручујемо да пратите и то је наш ГПС/ГНСС Упутство за инсталацију антене.
Конфигурација и интеграција софтвера
Са овим производом имате директан приступ Septentrio Mosaic-X5 функционалности, помоћи ће вам да прочитате опширно Septentrio документацију. И ако вам затреба помоћ у било ком тренутку контактирајте нас, увек одговарамо.
-
